NRLシリーズスペック

機種 NRL-m NRL-1 NRL-2



磁気カード JIS-Ⅱ型カードタイプ(裏表読み取り)
非接触
ICカード
Mifare、FeliCa
静脈認証 静脈ダイレクト認証、ICカードとの併用キー操作によるIDとの併用
表示部 2.1インチセグメントタイプディスプレイ
LED表示×3(POWER,OK,NG)
5.7インチ・STNカラーLCD
320×240ドットLED表示×3(POWER,OK,NG)
12.1インチTFTカラーLCD
1024×768ドットLED表示×3(POWER,OK,NG)
操作パネル 出勤・退勤・外出・戻り
各キーLED表示
タッチパネル
(20文字×15行)
タッチパネル
時計機能 水晶発振方式カレンダーIC12時間計/24時間計切替可能
停電補償 時計に対して、累計2年間(リチウム電池)。メモリは不揮発性メモリを使用
メモリ容量 打刻データ10,000件 打刻データ10,000件
メッセージ1,000行(全員・部門・個人の合計)
予約1,000件個人名1,000人
時報 最大10時刻時刻設定可能1秒~59秒
チャイム音最大10時刻時刻設定可能
最大40時刻時刻設定可能1秒~59秒
チャイム音最大40時刻時刻設定可能
音声・ブザー 切り替え・音量調節可能
通信インターフェイス RS-232C、TCP/IP
オプション 電気錠 電気錠、食券発行機
設置方法 露出壁掛け、卓上型
環境条件 温度0~45℃湿度30~90%RH(結露しないこと)
電源 AC100V50/60Hz
消費電力 10W 20W
接続台数 LAN使用時はLAN環境によるモデム接続時は最大255台
外形寸法 210(H)×140(W)×65(D)
1.8Kg※磁気カードタイプ
210(H)×300(W)×65(D)
2.5Kg※磁気カードリーダ部除く
230(H)×326(W)×68(D)
3.0Kg※磁気カードリーダ部除く

※掲載商品および製品名は、各社の商標または登録商標です。
※カタログに記載された内容および製品の仕様は改良のため、予告なく変更することがあります。

ICカード

非接触ICカード
カード仕様 Mifare、FeliCa
通信周波数 13.56MHz
通信方法 電磁誘導
通信速度 106Kbps(Mifare)
211Kbps(Felica)

※掲載商品および製品名は、各社の商標または登録商標です。

1.就業情報端末が1台で、パソコンとの距離が9m以内のとき

専用のRS-232Cケーブルにて直接接続します。

専用RS-232Cケーブルにて直接接続

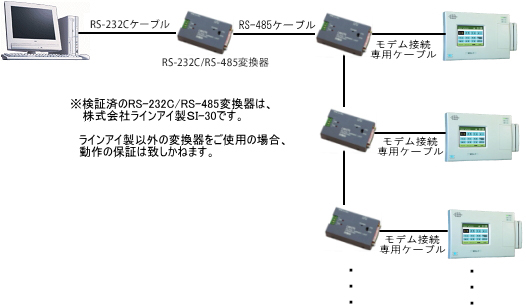

2.就業情報端末が2台以上、又はパソコンとの距離が10m以上のとき

パソコンとの距離が1.2km以内なら、RS-232C/RS-485変換器を介して接続します。
この場合接続台数は31台まで接続できます。

RS-232C/RS-485変換器

※NRL-mをご使用の場合、RS-485には未対応となります。

3.就業情報端末が敷地外のとき

アナログ回線もしくはISDNにて接続します。
NTT等の公衆回線を使用する場合は、互いにモデムを介して接続します。この場合、最大255台まで接続できます。

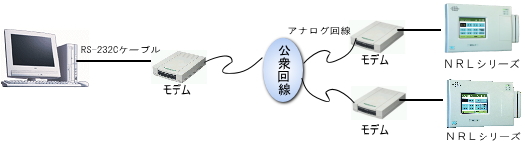

3-1.アナログ回線を使用した場合

アナログ回線使用

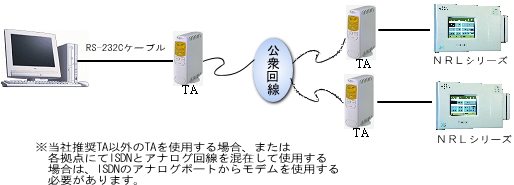

3-2.ISDNを使用した場合

当社推奨TAを使用した場合

当社推奨TA使用

他のTAを使用。または、ISDNとアナログ回線を混在して使用した場合

ISDNとアナログ回線を混在

4.TCP/IP接続で使用したとき(LAN/WAN環境)

TCP/IP接続

5.PHS接続で使用したとき

PHS接続
